Mehrkanal-Mikrospektrometer für Messanwendungen

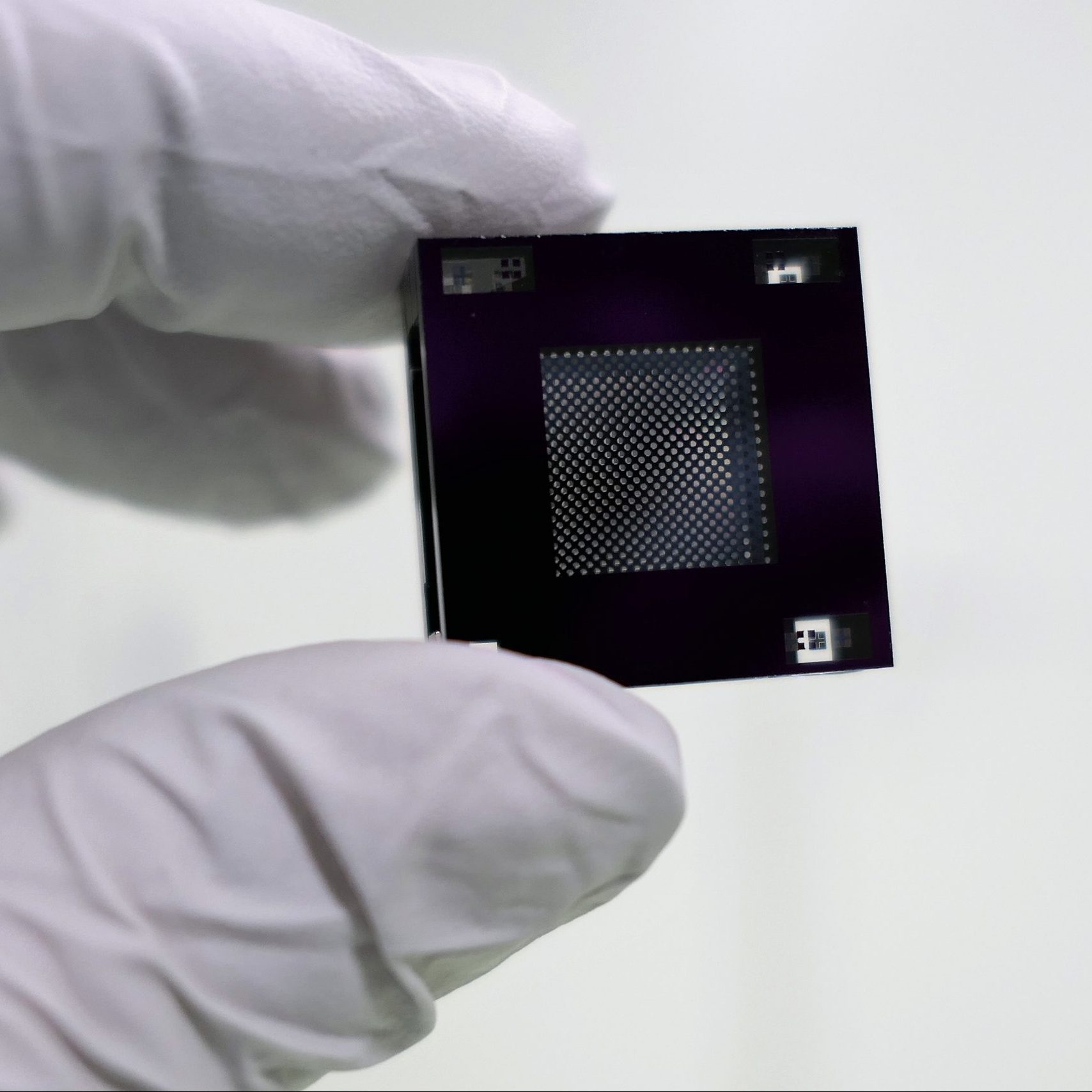

Durch den Einsatz von mikrooptischen Elementen können komplexe Systeme miniaturisiert werden. Aus diesem Grund haben wir ein Mehrkanal-Mikrospektrometer entwickelt, dass dank der verwendeten Mehrkanal-Optik eine hyperspektrale Bildgebung bei gleichzeitig miniaturisiertem Design ermöglicht. Das leistungsfähige und kompakte System deckt vielfältige Anwendungsfälle ab, unter anderem in den Bereichen Precision Agriculture, Life Science oder in der Lebensmittelindustrie.

Einkanal-Ansicht

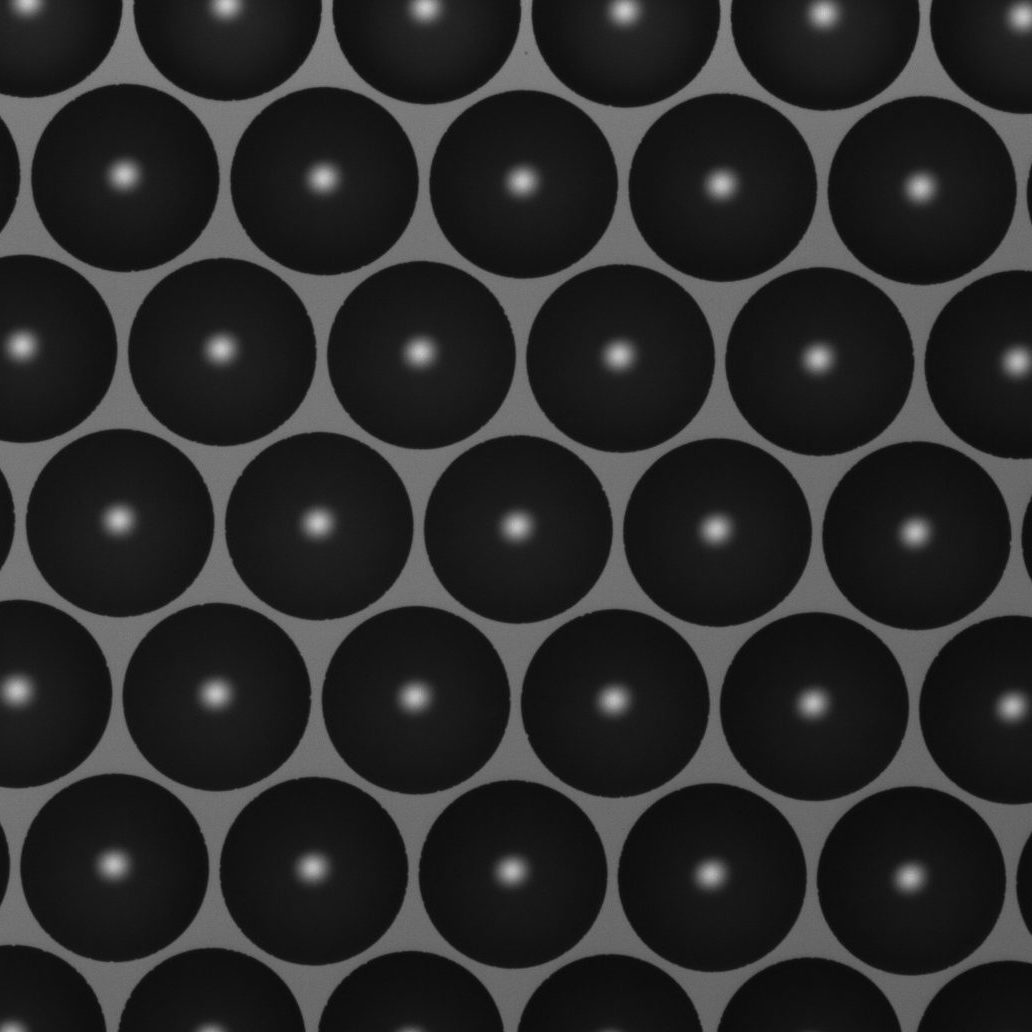

Das Mikrolinsen-Array bildet Objektpunkte zur Bildebene ab, während das Blaze-Gitter das Lichtspektrum auf die einzelnen Wellenlängen aufspaltet. Danach dient die Integration verschiedener Blendenarrays der Kanaltrennung und der Eliminierung von Streulicht. Insgesamt werden im Mikrospektrometer 256 Einzelkanäle in einem periodischen Muster ausgewertet – bei einer Baulänge von nur 2,5 cm. Die Empfindlichkeit erstreckt sich dabei über den gesamten visuellen Bereich, sodass eine optimale Zusammenarbeit mit gängigen RGB-Bildsensoren gegeben ist.

Die gesamte Technologiekette – vom optischen Design bis hin zur Fertigung aller Komponenten mit neuesten Technologien, wie Nanoimprint Lithographie , wurde vollständig durch POG realisiert. Die Performance des Mikrospektrometers, insbesondere eine gleichmäßige Ausleuchtung aller Einzelkanäle, konnte in einer Vielzahl von Testdurchläufen mit unterschiedlichen Farbfiltern und Beleuchtungsszenen nachgewiesen werden.
